在機加工行業中經常會遇到對深孔加工等相關工藝問題，蘇州碩朔精密刀具為客戶整理相關深孔加工過程中常遇到的深孔加工難題以及其常用深孔鉆頭。 金屬切削加工中對深孔加工難題常用鉆頭

1深孔

在機械制造業中，一般將孔深超過孔徑10倍的圓柱孔稱為深孔。深孔按孔深與孔徑之比（L/D）的大小通常可分為一般孔深、中等孔深及特殊孔深3種。

（1）L/D=10～20，屬于一般孔深。常在鉆床或車床上用接長麻花鉆加工。

（2）L/D=20～30，屬于中等深孔。常在車床上加工。

（3）L/D=30～100，屬于特殊深孔。必須使用深孔鉆在深孔鉆床或?qū)Ｓ迷O(shè)備上加工。

2深孔加工難點

（1）不能直接觀察到切削情況。僅憑聲音、看切屑、觀察機床負荷、油壓等參數來判斷排屑與鉆頭磨損情況。

（2）切削熱不易傳出。

（3）排屑較困難，如遇切屑阻塞則會引起鉆頭損壞。

（4）因鉆桿長、剛性差、易振動，會導致孔軸線易偏斜，影響到加工精度及生產效率。

3深孔鉆的類型、使用范圍及工作原理

深孔鉆按排屑方式分為外排屑和內排屑2種，外排屑有槍鉆、整體合金深孔鉆（分為：有內冷卻孔鉆頭和外冷卻鉆頭）；內排屑又分為BTA深孔鉆、噴吸鉆和DF系統深孔鉆3種。深孔鉆的類型和使用范圍如表5-4所示，其結構及工作原理如圖5-10所示。

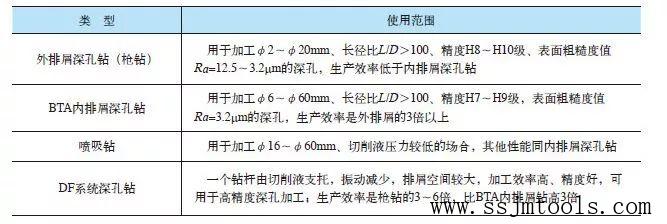

表5-4 深孔鉆的常用類型及使用范圍

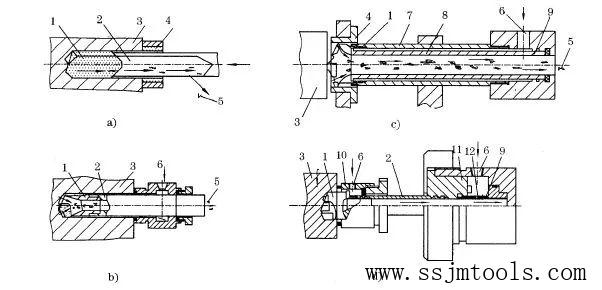

圖5-10 深孔鉆結構及工作原理

a）外排屑深孔鉆（槍鉆） b）BTA內排屑深孔鉆 c）噴吸鉆 d）DF內排屑系統深孔鉆

1－鉆頭 2－鉆桿 3－工件 4－導套 5－切屑 6－進油口 7－外管  8－內管 9－噴嘴 10－引導裝置 11－鉆桿座 12－密封套

4.深孔加工時的注意事項

（1）蘇州碩朔精密刀具總結深孔加工操作過程中的幾大要素：主軸和刀具導向套、刀桿支撐套、工件支承套等中心線的同軸度應符合要求；切削液系統應暢通正常；工件的加工端面上不應有中心孔，并避免在斜面上鉆孔；切屑形狀應保持正常，避免生成直帶狀切屑；采用較高速度加工通孔，當鉆頭即將鉆透時，應降速或停機以防損壞鉆頭。

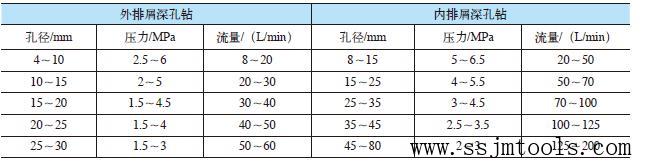

（2）深孔加工切削液：深孔加工過程中會產生大量的切削熱，并不易擴散，需要供給充足的切削液潤滑冷卻刀具。一般選用1:100的乳化液或極壓乳化液，需要較高加工精度和表面質量或加工韌性材料時，選用極壓乳化液或高濃度極壓乳化液，切削油的運動黏度通常選用（40℃）10～500px2/s，切削液流速為15～18m/s；加工直徑較小時選用黏度低的切削油；要求精度高的深孔加工，可選用切削油配比為40%極壓硫化油+40%煤油+20%氯化石蠟。切削液的壓力和流量與孔徑及加工方式有著密切的關系，具體參考如表5-5所示。

表5-5

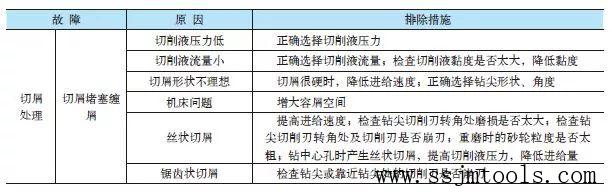

深孔加工中的故障及排除措施如表5-6所示。

3）為保證刀具使用壽命，最好采用自動走刀。

4）進液器、活動中心支承中的各導向元件如有磨損，應及時更換，以免影響鉆孔精度。

蘇州碩朔精密刀具生產、定制深孔加工合金鉆頭、內冷麻花鉆頭、快速淺孔鉆頭、直槽鉆頭、不銹鋼專用麻花鉆頭、中心鉆頭、定位鉆頭、定點鉆頭、平底鉆頭等。
